ARSITEKTUR & ORGANISASI KOMPUTER (MEMORI)

MEMORI

Memori berdasarkan lokasi terbagi mejadi tiga yaitu register,
memori internal dan memori eksternal. Register merupakan
memori yang terletak pada prosesor sementara memori
internal dan eksternal berada diluar prosesor, yang
membedakan keduanya adalah memori internal
(memori utama dan cache) pengaksesan dilakukan langsung
oleh prosesor sementara  memori eksternal (disk, pita)
terakses menggunakan piranti I/O.

Memori harus mampu mengikuti kecepatan CPU tujuan
agar terjadi sinkronisasi kerja untuk menghindari
adanya waktu tunggu. Semakin besar kapasitas semakin
besar waktu akses dan semakin kecil harga per bitnya.

Metode mengakses unit data meliputi:
·         Akses Squential: memori diorgaisasi mejadi unit-unit
      yang disebut record. Informasi pengalamatan dipakai
      untuk memisahkan record dan pencarian lokasi
      Akses dibuat dalam bentuk urutan linier yang spesifik.
      Digunakan mekanisme baca/tulis bersama.
      Contoh : pita magnetik
·         Akses Langsung: terdapat mekanisme baca/tulis bersama.
      Setiap blok dan record mempunyai alamat unit berdasarkan
      lokasi fisik. Akses dilakukan langsung pada alamat memori.
      Contoh: disk
·         Akses Acak: waktu untuk mengakses lokasi yang ditentukan
      tidak tergantung pada urutan akses sebelumnya dan
     dilakukan secara langsung.contoh: memori utama
     Associative: memungkinkan untuk melakukan perbandingan
     dari suatu lokasi bit dengan pencocokan secara spesifik suatu
     word secara simultan.

Berdasarkan karakterisitik unjuk kerja, memiliki tiga parameter
utama pengukuran unjuk kerja:
·      Waktu akses: waktu yang dibutuhkan untuk baca tulis.
·       Waktu siklus: waktu akses ditambah waktu untuk
     menghilang pada saluran sinyal.
·      Transfer rate: untuk non random akses hubungan
     berikut harus terpenuhi:
T_N = T_A +  N/R     dimana
T_{N =}  waktu rata-rata untuk baca/tulis N bit
T_{A =}  waktu akses rata-rata
N = jumlah bit
R = kecepatan transfer dalam bit perdetik (bps)

Satuan memori paling sederhana disebut sebagai bit.
Satuan lainnya dikatakan sebagai byte (1 byte = 8 bit)
dan kumpulan byte dinyatakan dalam word. Pajang
word yang biasa digunakan adalah 8,16 dan 32 bit.

Tingkatan satuan memori
Kilobytes (Kb)	1024 bytes
Megabyte (Mb)	1,048,576 bytes
Gigabyte (Gb)	1,073,741,824 bytes
Terabyte (Tb)	1,099,511,627,776 bytes

Memori  utama semikonduktor

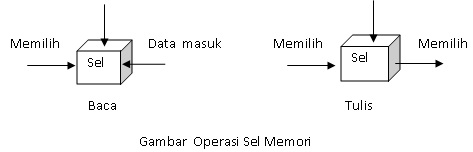

Elemen dasar dari memori utama semikonduktor adalah

sel memori yang umumnya mempunyai tiga terminal

fungsional yang mampu membawa sinyal elektrik dan

mempunyai karakter:

a. Memiliki dua keadaan stabil atau semi stabil

    direpresentasikan dengan 0 dan 1.

b. Mempunyai kemampuan untuk ditulis sedikitnya

    satu kali untuk menetapkan keadaan.

c. Kemampuan untuk dibaca untuk merasakan keadaan.

RAM

Random Akses Memori memiliki sifat diakses secara acak

melalui logika wired-in addressing dan volatile. Memori ini

digunakan kan sebagai media penyimpan sementara.

Teknologi yang digunakan pada RAM ada dua yaitu

dinamis dan statis. RAM Dinamis (DRAM) disusun oleh sel

yang menyimpan data sebagai muatan listrik pada kapasitor.

Sifat dari kapasitor memiliki kecenderungan untuk

mengosongkan muatan hal ini menyebabkan DRAM

memerlukan muatan listrik secara berkala untuk memelihara

penyimpanan. Memori jenis ini berkapasitas besar dikarenakan

memiliki lebih banyak sel perunit luas atau lebih padat.

Karakteristik tersebut mengakibatkan memori dinamik digunakan

pada memori utama. RAM Statis (SRAM) pada memori

nilai biner disimpan menggunakan konfigurasi flip-flop yang

tradisional dan umumnya memiliki sifat lebih cepat dibanding

memori dinamis. Karakteristik tersebut mengakibatkan

memori statis digunakan pada memori cache.

ROM

Read Only Memory memiliki sifat menyimpan data secara

permanen tidak dapat diubah dan nonvolatile. Dengan

demikian mengakibatkan setiap data yang tersimpan menjadi

aman namun tidak memungkinkan untuk melakukan koreksi.

Perubahan data dilakukan hanya dengan melakukan

penyisipan secara elektrik dengan bantuan alat khusus tanpa

menghapus data sebelumnya. Programmable ROM (PROM)

merupakan jenis memori dari ROM  yang dapat melakukan

hal tersebut. Jenis-jenis memori ROM lainnya yang memiliki

sifat lebih sering dilakukan pembacaan jika dibandingkan

dengan penulisan adalah EPROM, EEPROM dan flash.

Perbedaan diantara ketiga memori tersebut dalah pada

proses penghapusan data EPROM dilakukan secara

tingkatan keping, EEPROM penghapusan dilakukan secara

tingkatan byte  dan flash penghapusan dilakukan secara

blok yang merupakan tingkat menengah diantara EPROM

dan EEPROM dipandang dari sisi harga dan kemampuan.

Pengemasan Keping

Penggunaaan pin pada EPROM keping 8 Mbit yang

diorganisasikan sebagai 1M x 8. Dengan pin 32 (standar)

yang mendukung beberapa saluran sinyal antara lain:

a. Alamat word yang sedang diakses. 1M word diperlukan

    20 buah pin (A0-A19).

b. Data yang akan dibaca terdiri dari 8 saluran (D0 – D7)

c. Catu daya pada saluran Vcc

d. Grounding pada Vss

e. Chip Enable (CE) digunakan untuk menentukan kevalidan

    dari pin bila terdapat lebih dari satu keping memori pada

    bus yang sama, A19.

f. Tegangan program (Vpp).

Koreksi Kesalahan

Kesalahan pada memori semikonduktor dapat dikategorikan

kedalam 2 keadaan:

1. Kesalahan berat, merupakan kerusakan sel memori secara

    permanen dikarenakan cacat pabrikasi atau lainnya yang

    mengakibatkan memori tidak dapat dibaca/tullis.

2. Kesalahan ringan merupakan kerusakan nondestructive

    yang dapat mengubah isi data didalam sel memori tanpa

    merusak sel yang disebabkan adanya gangguan pada pasokan

    tenaga atau partikel alfa. Jenis kesalahan ini dapat masih

    dapat dikoreksi dengan dua cara:

    2.1. Deteksi kesalahan

          Deteksi kesalahan dengan cara menambahkan data

          word (W) dengan suatu kode (K) yang disebut sebagai

          bit cek paritas, W  ₊ K. kesalahan ditemukan dengan

          memeriksa bit paritas. Richard Hamming (1950)

          menggunakan diagram Venn untuk melakukan deteksi

          pada word 4 bit.

          Pada word data 4 bit digambarkan dengan diagram

          Venn 3 lingkaran yang saling berpotongan dan

          membentuk 7. Kotak pertama berisikan data. Pada

          kotak kedua parity bit yang kosong diisikan dengan

          bilangan logika 1 sehingga berjumlah genap. Pada kotak

          ketiga ditemukan adanya kesalahan penulisan bit pada

          data dengan melihat bilangan logika1 yang tidak genap.

Koreksi kesalahan 8 bit data:

Data Bits	Bit Paritas SEC	Bit Paritas DEC
8	4	5
16	5	6
32	6	7
64	7	8
128	8	9
512	9	10

Untuk 8 bit data diperlukan 4 bit tambahan sehingga panjang

seluruhnya adalah 12 bit.

Bit cek paritas ditempatkan dengan perumusan 2N dimana

N = 0,1,…sedangkan bit data adalah sisanya. Kemudian

dengan exclusive-OR dijumlahkan sebagai berikut:

Setiap cek bit beroperasi pada setiap posisi bit data yang

nomor posisinya berisi bilangan 1 pada kolomnya.

Contoh pada data 00111001 kemudian ganti bit data ke 3

dari 0 menjadi 1 sebagai errornya. Bagaimana untuk

mendapatkan data ke 3 sebagai bit yang terdapat error?

Jawab: masukan data pada perumusan cek bit paritas.

Bit 3 mengalami kesalahan sehingga data menjadi 00111101.

Apabila bit-bit cek dibandingkan antara yang lama dengan

yang baru maka terbentuksyndrom word:

Jika diperhatikan posisi ke-6 adalah data ke-3.

Mekanisme koreksi kesalahan akan meningkatkan realinitas

memori namun menambah kompleksitas pengolahan data

mengurangi kapasitas karena adanya bit parity.

Memori Virtual

memori virtual diperlukan pada dua kasus dalam mengeksekusi

program-program besar yang mempunyai ukuran melebihi

ukuran fisik memori:

a. memori utama prosesor tidak cukup untuk menjalankan

    program besar.

b. ukuran fisik memori utama dibiarkan kecil untuk mengurangi

    biaya walapun prosesor mempunyai ruang memori logic yg besar.

Keuntungan memori virtual:

·  Ukuran program tidak dibatasi oleh ukuran memori fisik.

·  User tidak perlu mengestimasi alokasi memori melainkan

   didilakukan secar otomatis sesuai permintaan program.

·  Manual folding dieliminasi untuk menjalankan

   program-program besar. Program dapat diload dalam suatu

   area memori fisik karena program tidak menggunakan alamat fisik.

Mekanisme memori virtual :

Kapanpun suatu instruksi atau operand harus diakses,

prosesor akan mencari didalam memori utama jika tersedia

maka proses dilanjutkan jika tidak tersedia maka interupsi

dibangkitkan atau yang dikenal dengan page fault untuk

meminta sistem operasi melakukan swapping (pertukaran).

Swapping merupakan suatu peristiwa dimana pada suatu

saat  hanya sebagian program yang dikirim dari harddisk

ke memori utama. Pada saat diperlukan bagian yang tidak

berada pada memori utama dikirim dari harddisk, dan pada

saat yang sama bagian dari suatu program yang berada

pada memori utama dikeluarkan dan disimpan di harddisk.

Dua metode yang umum dalam implementasi memori virtual:

1.  Paging: software sistem membagi program menjadi

     sejumlah page.

2. Segmentation : pemrogram menyusun program ke dalam

    segmen-segmen berbeda dengan ukuran yang berbeda.

Sumber : Diolah dari berbagai sumber
