ARSITEKTUR & ORGANISASI KOMPUTER (MEMORI EKSTERNAL)

MEMORI EKSTERNAL


>>Suatu memori yang terletak di luar CPU
>>Peralatan penyimpanan data diluar memori utama
    dan CPU.
>>Perangkat keras untuk melakukan operasi penulisan,
    pembacaan & penyimpanan data, di luar komponen utama.

>>External Memory adalah memori yang bersifat nonvolatile
dimana data yang disimpan di dalamnya tidak akan hilang
ketika sistem mati.

>>(Dikenal juga dengan nama secondary memory yang
berfungsi sebagai media storage dari program dan data
untuk jangka waktu yang panjang).

>>Kebutuhan akan memori utama saja tidak mencukupi maka
diperlukan peralatan tambahan untuk menyimpan data yang
lebih besar dan dapat dibawa kemana-mana.

>>Semakin besarnya peralatan penyimpanan maka dengan
sendirinya akan mempengaruhi waktu pemrosesan data.

Disk Magnetik
Disk merupakan penyimpan eksternal pada sistem
komputer yang berbahan non magnetic yang dapat
dimagnetisasi berbentuk lingkaran. Proses baca dan
tulis pada disk menggunakan head yaitu kumparan
yang dimuati listrik hingga menghasilkan medan magnet.
Disk tersusun dari sejumlah ribuan lingkaran yang semakin
ketengah semakin rapat  yang disebut sebagai track.
Setiap track dibatasi oleh gap yang bertujuan untuk
menghindari kesalahan baca atau tulis yang disebabkan
melesetnya head atau gangguan dari medan magnet.
Lebar track sama dengan lebar head. Data yang tersimpan
dalam pada track berbentuk blok berukuran tidak lebih besar
dari track itu sendiri yang disebut sebagai sector.

Untuk melakukan baca atau tulis head harus mengetahui
letak awal dan posisi sector maupun track melalui header
dari setiap data.

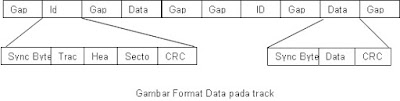

Field ID merupakan header data berfungsi untuk menentukan
letak sector dan track. Byte SYNCH merupakan pola bit yang
menandakan awal field data.

Karakterisitik Magnetik Disk


                   Gambar Multiple Platter Disk



Seek Time disebut sebagai waktu yang digunakan head
untuk menemukan track yang dicari.
Rotational latency disebut sebagai waktu berputar yang
digunakan sector untuk menemukan headnya apabila
track sudah didapatkan.
Acces time adalah waktu yang diperlukan disk untuk
berada pada posisi siap membaca dan menulis.

Disk Drive

Disk Optik

Compact Disc (CD)

Pertama kali ditemukan tahun 1983 dengan kapasitas

mencapai 700 MB berbahan dasar aluminium berbungkus

plastik atau resin yang dapat memantulkan cahaya. Pembacaan

informasi menggunakan sinar laser berdaya rendah dan

tidak dapat dihapus dengan baca tulis menggunakan

teknik direct acces. CD berisi track berbentuk spiral yang

berawal dari pusat menuju sisi luar. Kecepatan rotasi

semakin menuju pusat semakin lambat. CD-R

(Compact Disk Recordales): berbahan dasar resin

polycarbonate. Memiliki sifat tidak dapat dihapus

menjadikannya back up data terbaik. CD-RW

(Compact Disk Rewritables): penulisan dapat dilakukan

berulang berbahan dasar logam perpaduan dari perak,

indium, antimo dan tellurium.

Digital Versatile Disk (DVD)

Dikembangkan tahun 1997 berkapasitas 4,7 GB untuk

yang bersisi tunggal dan berkapasitas lebih untuk yang

ganda. Penulisan menggunakan sinar laser dibuat dalam

format sebuah ROM serta dapat dihapus (DVD-E) dan

yang dapat ditulisi sekali (DVD-R). Media berbahan dasar

polikarbonat dan menggunakan teknik direct acces.

Baca tulis menggunakan teknis direct access.

IDE Disk (Hardisk)

Pengalamatan menggunakan LBA (Logical Block Addressing)

yaitu metode pengalamatan yang hanya member nomor

pada sector-sekto mulai dari 0 hingga 224-1. Metode yang

mengharuskan pengontrol menkonversi alamat-alamat LBA

menjadi head, sector dan silinder.

SCSI Disk (Harddisk)

SCSI (Small Computer System Interface) metode

pengalamatan sama dengan IDE perbedaan mampu

mentranfer data dalam kecepatan tinggi yang menjadikanya

standar bagi beberapa prodesen komputer. Selain itu

dapat dianggap sebagai sebuah bus yang mampu

mengontrol hingga 7 peralatan al: CD, recorder CD,

scanner dan sebagainya. Media tersebut dikenali

oleh SCSI berdasarkan ID unik yang mereka miliki.

Pita Magnetik

Berbentuk track-track parallel mempunyai head baca tulis

tunggal dan dimana head baca dan tulis dipisahkan.

Head harus melewati bagian-bagian pita lain yang ada

sebelumnya secara serial. Cocok untuk menyimpan

data besar namum tidak untuk pembacaan secara

acak. Bit disimpan dalam selebar pita dalam suatu frame

dan sepanjang pita dalam bentuk data terkecil yang

disebut record. Pengaksesan dilakukan secara sequensial.

Apabila head berada lebih atas dari letak record yang

diinginkan maka pita harus dimundurkan. Kecepatan

putaran pita rendah transfer data menjadi lambat.

Sumber : Diolah dari berbagai sumber

                    >>>>>TERIMAKASIH<<<<<
